Preservering av rørledninger: slik stopper du korrosjon før oppstart

En rørledning kan ligge i flere år fra den sveises til den settes i drift. Hele tiden er stålet utsatt for fukt, salt og stående vann. Rust på innsiden ser du sjelden før oppstart. Da er det dyrt å rette opp.

Hvorfor korroderer rørledninger før de er satt i drift?

Rørledninger korroderer før oppstart fordi fukt og forurensning får virke på blankt stål over lang tid. Fra rørene leveres til anlegget tas i bruk, går det ofte måneder eller år. Rørene ligger på lager, står på riggeplass og venter på sveising, trykktest og ferdigstillelse.

Risikoen er størst tre steder:

• Rørender og avfasede kanter som står uten belegg i påvente av sveising
• Lavpunkter og bend der vann samler seg etter trykktesting
• Flenser, ventiler og instrumenttilkoblinger med spalter og hulrom

Etter en hydrotest blir det nesten alltid igjen vann i ledningen. Selv godt drenerte rør har vannlommer. Vannet inneholder oksygen og ofte klorider. Mer trenger ikke korrosjonen.

Hva er VCI, og hvorfor virker det i rør?

VCI står for Volatile Corrosion Inhibitor, et stoff som fordamper og legger seg som et tynt beskyttelsessjikt på metallet. Dampen sprer seg i lukkede rom. Den når steder du aldri kommer til med olje eller pensel, som ventilhus, porter og trange spalter.

I rør med stående vann trenger du i tillegg en løselig korrosjonsinhibitor. Den løses opp i vannet, nøytraliserer forurensninger og stabiliserer pH. Sammen beskytter de to både flatene over vannet og flatene under.

Vi har vært forhandler av Zerust i 20 år. Rørledninger er et område der VCI virkelig viser hva det kan, fordi rørene er lange, lukkede og vanskelige å inspisere. Les mer om teknologien hos Zerust Integrity Solutions.

Hvordan preserverer du rør før installasjon?

Legg VCI-poser inne i rørene, tett endene og beskytt de blanke rørendene utvendig med ZIF tape. Posene avgir VCI som fyller hele det lukkede rørvolumet. Endekappene holder dampen inne og fukten ute.

Fest posene med en snor til endekappen. Da kommer posene ut i samme bevegelse som kappen tas av. Ingen poser blir glemt inne i røret før sveising. Til dette bruker vi Zerust ActivPak LS-35. Endene tetter du med rørbeskyttere og endekapper.

VCI-poser festes til endekappen, slik at de fjernes sammen med kappen.

Antall poser avhenger av rørdiameter og lengde. Ta kontakt, så regner vi ut riktig mengde for prosjektet ditt.

Rørendene og cutback-sonen er et eget problem. Cutback er partiet der belegget er trukket tilbake for å gi plass til sveisen. Her står blankt stål rett ut i været. Vikle ZIF tape rundt partiet. Tapen smelter sammen med seg selv, avgir inhibitor mot stålet og tas av uten rester før sveising.

[BILDE MANGLER: Rørende med endekappe og VCI-pose festet med snor. Forslag til filnavn: vci-pose-rorende-endekappe.jpg]

Hvordan beskytter du rørledningen etter trykktesting?

Etter hydrotest legger du en VCI-film på innerveggen med pig, og forsegler rørseksjonene. Inhibitoren er Zerust Zerion, et konsentrat som blandes med vann til en slurry. Det finnes to metoder.

Metode 1: Slurry mellom wiper-pig og filming-pig

Slurryen pumpes inn mellom to pigger. Trykkluft driver pigtoget gjennom ledningen. Wiper-pigen foran skyver ut restvann. Filming-pigen bak etterlater et tynt lag VCI på hele innerveggen.

Metode 2: Tåkepig

Slurryen sprøytes inn via pigslusen mellom en ledende pig og en filming-pig. Den forstøves og legger seg som en film på innsiden av røret. Når seksjonene er forseglet, holder beskyttelsen i flere år, ifølge produsenten.

Zerion ligger ikke i nettbutikken. Ta kontakt for pris, levering og blandingsforhold.

Hva gjør du med rør som ikke kan pigges?

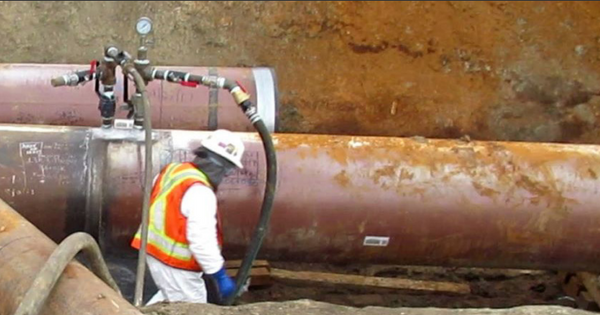

Rør som ikke kan pigges, behandles ved at inhibitoren fylles inn på høyeste punkt og renner ned til vannlommene av seg selv. Inhibitoren blandes med vann, gjerne i en sugebil. Løsningen sprøytes inn høyt oppe i ledningen. Tyngdekraften gjør resten.

Nede i lavpunktene gjør inhibitoren to jobber. Den løselige delen behandler det stående vannet. VCI-delen fordamper og beskytter de tørre flatene over vannspeilet.

Metoden passer for layup, altså perioder der en ferdig ledning står stille i påvente av oppstart. Enkelt, hva?

Hvordan beskytter du flenser og ventiler på rørledningen?

Flenser og ventiler beskyttes utvendig med ZIF tape og innvendig med VCI. ZIF tape er en selvvulkaniserende silikontape med innebygd korrosjonsinhibitor. Den stenger fukt ute og hindrer korrosjon under isolasjon.

ZIF tape strekkes ved påføring og smelter sammen til en tett hylse.

Tapen er ca. 0,5 mm tykk ustrukket og er UV-stabil. Du får den i fire bredder:

• 50 mm til mindre rør og instrumenttilkoblinger
• 102 mm til rørender og standard flenser
• 305 mm og 405 mm til store dimensjoner og ventiler

Monteringen er forklart steg for steg i guiden vår om ZIF tape. Skal ventilene lagres eller transporteres for seg, les preservering av ventiler. Til flenser under transport bruker vi gjerne Rapid Soft Cover, vårt eget design, festet med Reál Rapid Bolt.

Er VCI et alternativ til nitrogen?

Ja, i mange tilfeller. Nitrogenfylling er utbredt, men den krever at ledningen holdes tett og under overtrykk hele perioden. Lekker en endekappe eller en ventil, forsvinner beskyttelsen. Trykket må overvåkes og etterfylles.

VCI virker så lenge rørene er forseglet, uten trykk og uten etterfylling. Produsenten oppgir at metoden er rimeligere enn nitrogenpurging. Hva som er riktig for ditt prosjekt, avgjør likevel spesifikasjonen. Følg alltid operatørens krav.

Hva sier NORSOK Z-006:2025 om preservering av rør?

NORSOK Z-006:2025 stiller krav til preservering gjennom hele prosjektet, også under transport og sail away. VCI skal merkes med installasjonsdato og fornyes hver 24. måned. Du må altså vite hvor VCI er lagt inn, og når.

Et praktisk tips: Før en enkel logg per rørseksjon med dato, produkt, antall poser og plassering. Merk endekappen med samme informasjon. Da er fornyelse og dokumentasjon enkelt å følge opp.

Standarden kjøper du hos Standard Norge. Vi har også skrevet om hva som er nytt i NORSOK Z-006.

Ofte stilte spørsmål om preservering av rørledninger

Hvor lenge beskytter VCI i en forseglet rørledning?: Fra flere måneder til flere år, avhengig av metode, miljø og hvor tett rørene er. Etter NORSOK Z-006:2025 skal VCI fornyes hver 24. måned.

Hvordan får jeg VCI-posene ut før sveising?: Fest dem til endekappen med snor. Da kommer de ut når kappen tas av.

Virker VCI når det står vann i røret?: Ja, sammen med en løselig inhibitor. Den behandler vannet, mens VCI beskytter flatene over vannspeilet.

Hva er en filming-pig?: En pig som legger igjen et tynt lag inhibitor på innerveggen når den går gjennom ledningen.

Fester ZIF tape seg til stålet?: Nei. Den smelter sammen med seg selv og tas av uten rester.

Skal du preservere en rørledning? Ring oss på 51 94 47 00 eller send en e-post til post@realmarine.no, så setter vi opp en løsning for prosjektet ditt.
