ZIF tape: slik stopper du korrosjon under isolasjon
Korrosjon under isolasjon er en av de dyreste skadene i et prosessanlegg. Du ser den ikke før isolasjonen tas av. Da er skaden ofte allerede gjort. ZIF tape fra Zerust er laget for å stoppe den før den starter.
Hva er ZIF tape?
ZIF tape (Zerust Inhibitor Fusion Tape) er en selvvulkaniserende silikontape med korrosjonsinhibitor bygget inn i selve materialet. Du vikler den rundt rør, flenser og ventiler. Lagene smelter sammen til en tett hylse på rundt 30 sekunder. Ingen varme, ingen lim, ingen spesialverktøy.
Tapen gjør to jobber samtidig. Den stenger fukt ute mekanisk. Og den avgir inhibitor mot metallet hvis fukt likevel kommer til. Det er forskjellen på en passiv barriere og et aktivt beskyttelsessystem.
Vi har vært forhandler av Zerust i 20 år. ZIF tape er et av produktene vi oftest anbefaler når kunder sliter med rør under isolasjon. Du finner den som Zerust ZIF VCI vulktape i nettbutikken vår.

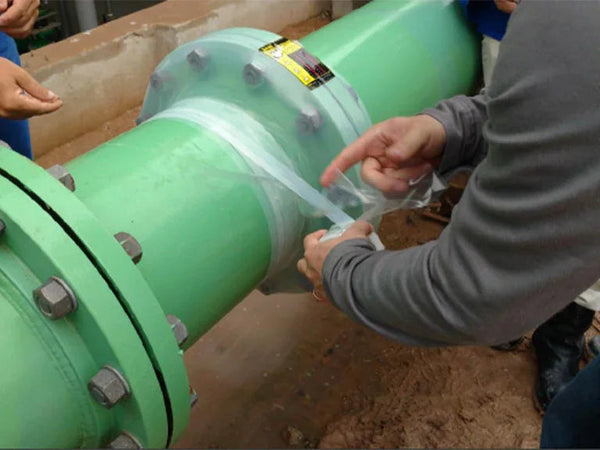

ZIF tape er gjennomskinnelig og UV-stabil, og smelter sammen med seg selv uten varme.
Hvorfor oppstår korrosjon under isolasjon?
Korrosjon under isolasjon (CUI, Corrosion Under Insulation) oppstår når vann trenger inn i isolasjonen og blir liggende mot stålet. Isolasjonen holder på både fukt og varme. Resultatet er et lite drivhus for rust.
Vannet kommer fra flere kilder:
- Regn og sjøsprøyt gjennom skader i kledningen
- Kondens på kalde rør eller i anlegg som går av og på
- Spylevann under vedlikehold og rengjøring
- Salt og klorider fra kystklimaet, som gjør vannet langt mer aggressivt
På norsk sokkel og langs kysten er alle fire til stede samtidig. Maling alene holder ikke i lengden. Belegget får skader under montasje, og det eldes. Når det svikter, har vannet fri tilgang til stålet.
Flenser og ventiler er ekstra utsatt. Geometrien gir mange hulrom og kanter der vann samler seg. Les mer om dette i guiden vår om preservering av ventiler.
Slik beskytter ZIF tape mot CUI
ZIF tape legger et tett, elastisk lag med innebygd korrosjonsinhibitor direkte på metallet, under isolasjonen. Tapen strekkes ved påføring og sitter stramt mot overflaten. Det gir få lommer der fukt kan bli stående.
Inhibitoren er en del av silikonmatrisen. Kommer det fukt inn, virker beskyttelsen der den trengs. Tapen kan legges over eksisterende belegg og beskytter også malingen under mot mekaniske skader.
Tekniske data for ZIF tape
- Materiale: silikonelastomer med Zerust-inhibitor
- Tykkelse: 508 µm
- Temperaturområde: -45 °C til 200 °C
- Bredder: 50 mm, 102 mm, 305 mm og 405 mm
- Bruddforlengelse: minimum 300 %
- Dielektrisk styrke: 17,4 kV (ASTM D-149)
- Sammensmelting: ca. 30 sekunder
- Levetid: over 10 år under normale miljøforhold
Tallene er typiske verdier fra det tekniske databladet til Zerust Integrity Solutions. Faktisk levetid avhenger av miljø, renhet på overflaten og hvor godt tapen er montert.
Hvor bruker du ZIF tape?
ZIF tape brukes på rør, flenser, ventiler og annet stålutstyr der fukt kan bli stående mot metallet. Typiske bruksområder er:
- Rørledninger og utstyr under isolasjon
- Prosessrør med høy temperatur, opptil 200 °C
- Flenser og ventiler i kondensutsatte områder
- Olje og gass, kjemisk industri og kraftproduksjon
- Utendørs stålkonstruksjoner i kystklima
Skal du beskytte nedgravde rør eller konstruksjoner uten isolasjon, kan Denso tape være et bedre valg. For flenser under lagring og transport bruker vi gjerne flensebeskyttere som Rapid Soft Cover. Se også hele utvalget vårt for olje og gass, offshore og verft.
Hvordan bruker du ZIF tape på korroderte flenser?
På flenser med kraftig korrosjon brukes ZIF tape for å stoppe videre angrep og holde dagens tilstand til flensen kan utbedres. Det er ikke en reparasjon. Det er en kontrollert måte å kjøpe tid på.
Vår Energi beskriver nettopp dette i sin preserveringsprosedyre. Der er ZIF tape den foretrukne løsningen for flenser med alvorlig korrosjon. Målet er å bevare integriteten slik den er, til spool, flens, bolter, nytt belegg eller wrapping kan skiftes eller utføres.
Prosedyren peker også på et viktig poeng. ZIF tape smelter sammen med seg selv, men fester seg ikke til overflaten. Derfor er det tapen som danner den tette hylsen, ikke lim mot stål.
Forarbeid på korroderte flenser
- Fjern løs maling og flak av rust med en håndholdt stålbørste
- Sørg for at alle flater er helt tørre
- Fyll hulrommet mellom flensene med VCI før du taper
VCI mellom flensene: bruk Zerust Tube Strip
Hulrommet mellom flensene er der korrosjonen sitter fastest og er vanskeligst å nå. Prosedyren til Vår Energi angir VCI-skum i dette hulrommet for å forsterke den hemmende effekten. Til samme jobb anbefaler vi Zerust ICT Tube Strip, men Zerust leverer også VCI Skum.
Tube Strip er en fleksibel, hul plaststreng på 6,3 mm i diameter, fylt med Zerust VCI. Den avgir VCI-molekyler som legger seg på blanke metallflater i det lukkede rommet. Du kutter den til ønsket lengde og legger den rundt i spalten mellom flensene. Så tetter ZIF tape alt utenpå, og VCI-en blir værende der den trengs.
Det gir tre fordeler:
- Strengen følger spalten rundt hele flensen, uten tilskjæring av ark
- Den er rask å legge inn og like rask å fjerne ved utbedring
- VCI-en fordamper fra metallet når strengen fjernes, så flensen kan behandles videre med en gang
Tube Strip leveres på rull og gir opptil 2 års beskyttelse av jernholdige metaller, ifølge produsenten. Den ligger ikke i nettbutikken ennå, så ta kontakt for pris og levering. Følger du en operatørprosedyre som angir et bestemt produkt, avklarer du alltid avvik med operatøren først.
[BILDE MANGLER: Tube Strip lagt i spalten mellom to flenser før taping]
Slik monterer du ZIF tape
Overflaten skal være ren, tørr og ha omgivelsestemperatur. Så vikler du med strekk og riktig overlapp.
1. Rengjør overflaten
Fjern løst smuss, olje og fett. På korroderte flater fjerner du løs maling og rustflak med stålbørste. Tapen krever minimal forbehandling, men et rent og tørt underlag gir best beskyttelse.
2. Fjern beskyttelsesfilmen
Trekk av et kort stykke av baksidefilmen. Fjern resten fortløpende mens du vikler.
3. Strekk tapen
Trekk tapen stramt slik at den blir ca. 30 % lengre. Strekket gir tett passform og god sammensmelting.
4. Overlapp riktig
Første vikling skal ligge helt over seg selv. Deretter overlapper du 25-50 % per runde. Siste vikling legges også helt over seg selv.
5. Forsegl endene
Vikle et kort stykke tape rundt hver ende av det tapede partiet. La det overlappe kanten med 50 % og gå 3-4 runder over seg selv.
6. Trykk og kontroller
Trykk tapen mot underlaget i ca. 30 sekunder. Sjekk at hele området er fullstendig innkapslet før du legger på isolasjonen.
Strekk tapen ca. 30 % og overlapp hver runde med 25-50 %.
Tips for vertikale rør: Legg en stripe silikonfugemasse langs øvre kant av det tapede partiet. Da renner ikke vann ned bak tapen. Nedre kant trenger ingen fugemasse.
Skal tapen av, skjærer du den opp med kniv eller saks. Den slipper uten å etterlate rester.
Hva kan gå galt?
De fleste feil skyldes for lite strekk, for lite overlapp eller fukt under tapen. Pass på dette:
- For lite strekk: Tapen smelter dårligere sammen og kan gi lommer der fukt samles.
- For lite overlapp: Under 25 % gir svake skjøter.
- Fuktig underlag: Monter aldri på våt overflate. Da kapsler du inn fukten du prøver å holde ute.
- Feil lagring: Lagre rullene i originalemballasjen, tørt og mørkt, helst under 24 °C og 50 % RF. Bruk dem innen ett år fra levering.
Jobber du med prosjekter etter NORSOK Z-006:2025, avklar bruken mot prosjektets preserveringsprosedyre. Standarden finner du på standard.no. Vi har også skrevet om hva som er nytt i NORSOK Z-006.
Ofte stilte spørsmål om ZIF tape
Hva er ZIF tape?: En selvvulkaniserende silikontape fra Zerust med innebygd korrosjonsinhibitor. Den beskytter rør, flenser og ventiler mot korrosjon, også under isolasjon.
Kan ZIF tape legges over maling?: Ja. Den kan legges over eksisterende belegg og beskytter malingen mot mekaniske skader.
Kan ZIF tape brukes på flenser med kraftig korrosjon?: Ja. Den brukes for å stoppe videre korrosjon til flensen kan skiftes eller utbedres. Legg Zerust Tube Strip i spalten mellom flensene først.
Fester ZIF tape seg til stålet?: Nei. Den smelter sammen med seg selv, men fester seg ikke til overflaten. Derfor er den lett å fjerne uten rester.
Hvor lenge varer beskyttelsen?: Produsenten oppgir over 10 år under normale miljøforhold. Faktisk levetid avhenger av miljø og montering.
Er ZIF tape merkepliktig?: Nei. Den er ikke klassifisert som farlig etter CLP-forordningen og krever ikke spesielt verneutstyr ved normal bruk.
Usikker på hvilken bredde du trenger? Ring oss på 51 94 47 00 eller send en e-post til post@realmarine.no, så finner vi riktig løsning for anlegget ditt.
